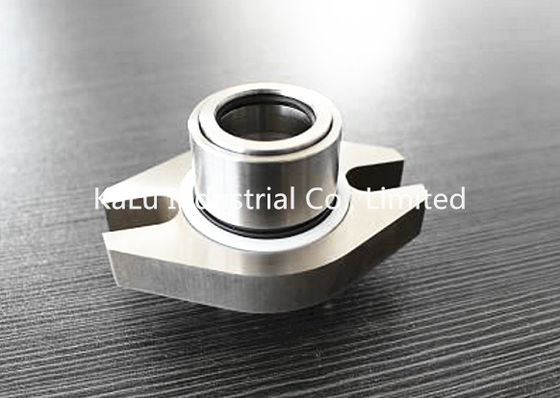

Selo mecânico de bomba centrífuga
Detalhes do produto
| Tipo: | KL-CON | Tamanho: | 1.000” a 4.000” (24mm - 100mm) |
|---|---|---|---|
| Material das faces das focas: | Carro, Sic, Sic, TC | Palavras-chave: | Selo mecânico AES CON |
| Temperatura: | -20℃~210℃ | Pressão: | 2,5 MPa |
| Código HS: | 8484200090 | Selo mecânico: | vedação do cartucho |
| Local de Origem: | Zhangjiagang, China (continente) | Equilibrado ou desequilibrado: | Equilibrado |
| Destacar |
vedações mecânicas para bombas,selos mecânicos para bombas |
||
Descrição do produto

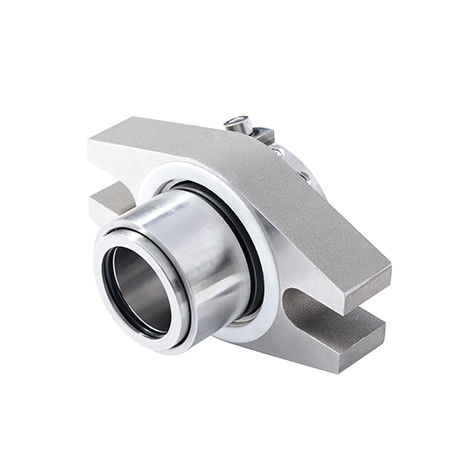

KL-CON substituem o selo equilibrado do selo mecânico do cartucho do conversor II de AES
KL-CON substituem o selo mecânico do cartucho do conversor II de AES
Características:
Equilibrado
Independente do sentido da rotação
Molas estacionárias
Escala de funcionamento:
Pressão: ≤2.5MPa
Velocidade: ≤15m/s
Temperatura: -20℃~ 210℃
Material:
Cara giratória: Carbono/Sic/TC
Anel do Stat: Sic/TC
Desenho do produto:
| Tamanho/métrica | D5 | D7 | L3 | D9 | D4 | W4 | G | L1 | L2 | ||
| minuto | máximo | minuto | máximo | ||||||||
| 24 | 101,6 | 55,6 | 20,7 | 56,1 | 40,0 | 48,0 | 69,9 | 88,9 | 12 | 28,6 | 31,8 |
| 25 | 101,6 | 55,6 | 20,7 | 56,1 | 41,0 | 48,0 | 69,9 | 88,9 | 12 | 28,6 | 31,8 |
| 28 | 104,8 | 58,8 | 20,7 | 59,3 | 44,0 | 50,0 | 73,1 | 92,1 | 12 | 28,6 | 31,8 |
| 30 | 108,0 | 61,9 | 20,7 | 62,4 | 46,0 | 54,0 | 76,2 | 95,3 | 12 | 28,6 | 31,8 |
| 35 | 108,0 | 66,7 | 20,7 | 67,2 | 51,0 | 59,0 | 81,0 | 95,3 | 12 | 28,6 | 31,8 |
| 38 | 114,3 | 71,5 | 22,3 | 72,0 | 57,0 | 62,0 | 85,8 | 101,6 | 12 | 28,6 | 33,4 |
| 40 | 114,3 | 71,5 | 22,3 | 72,0 | 58,0 | 64,0 | 85,8 | 101,6 | 12 | 28,6 | 33,4 |
| 43 | 120,7 | 74,6 | 22,3 | 75,1 | 61,0 | 67,0 | 88,9 | 108,0 | 12 | 28,6 | 33,4 |
| 45 | 127,0 | 77,8 | 23,8 | 78,3 | 63,5 | 69,0 | 92,1 | 114,3 | 12 | 30,2 | 35,0 |
| 48 | 133,4 | 81,0 | 23,8 | 81,5 | 66,7 | 72,0 | 95,3 | 120,7 | 12 | 30,2 | 35,0 |
| 50 | 133,4 | 81,0 | 23,8 | 81,5 | 68,0 | 74,0 | 95,3 | 120,7 | 12 | 30,2 | 35,0 |
| 53 | 139,7 | 84,2 | 25,4 | 84,7 | 71,0 | 77,0 | 101,6 | 123,9 | 16 | 30,2 | 36,5 |
| 55 | 146,1 | 87,3 | 25,4 | 87,8 | 74,0 | 79,0 | 104,8 | 130,2 | 16 | 30,2 | 36,5 |
| 58 | 165,1 | 95,3 | 25,4 | 98,9 | 79,4 | 85,7 | 115,9 | 146,0 | 20 | 30,2 | 36,5 |
| 60 | 165,1 | 95,3 | 25,4 | 98,9 | 79,4 | 85,7 | 115,9 | 146,0 | 20 | 30,2 | 36,5 |
| 63 | 177,8 | 111,2 | 25,4 | 121,2 | 85,8 | 101,6 | 131,8 | 158,7 | 20 | 28,6 | 41,2 |
| 65 | 177,8 | 111,2 | 25,4 | 121,2 | 88,9 | 101,6 | 131,8 | 158,7 | 20 | 28,6 | 41,2 |
| 68 | 177,8 | 111,2 | 25,4 | 121,2 | 92,1 | 101,6 | 131,8 | 158,7 | 20 | 28,6 | 41,2 |
| 70 | 177,8 | 111,2 | 25,4 | 121,2 | 92,1 | 101,6 | 131,8 | 158,7 | 20 | 28,6 | 41,2 |
| 75 | 190,5 | 125,4 | 31,7 | 130,7 | 98,5 | 114,3 | 146,1 | 171,4 | 20 | 30,2 | 50,8 |
| 80 | 190,5 | 125,4 | 31,7 | 130,7 | 101,6 | 114,3 | 146,1 | 171,4 | 20 | 30,2 | 50,8 |
| 85 | 203,2 | 135,0 | 31,7 | 140,2 | 108,0 | 123,8 | 155,6 | 184,1 | 20 | 30,2 | 50,8 |
| 90 | 215,9 | 144,5 | 31,7 | 149,7 | 114,3 | 133,3 | 165,1 | 196,8 | 20 | 30,2 | 50,8 |
| 95 | 215,9 | 144,5 | 31,7 | 149,7 | 117,5 | 133,3 | 165,1 | 196,8 | 20 | 30,2 | 50,8 |
| 100 | 228,6 | 154,0 | 31,7 | 156,1 | 123,9 | 139,7 | 174,7 | 209,5 | 20 | 30,2 | 50,8 |
| Tamanho/polegada | D5 | D7 | L3 | D9 | D4 | W4 | G | L1 | L2 | ||
| minuto | máximo | minuto | máximo | ||||||||
| 1,000 | 4,000 | 2,187 | 0,812 | 2,208 | 1,625 | 1,875 | 2,750 | 3,500 | 1/2 | 1,125 | 1,125 |
| 1,125 | 4,125 | 2,312 | 0,812 | 2,333 | 1,750 | 2,000 | 2,875 | 3,625 | 1/2 | 1,125 | 1,125 |
| 1,250 | 4,250 | 2,437 | 0,812 | 2,458 | 1,875 | 2,125 | 3,000 | 3,750 | 1/2 | 1,125 | 1,125 |
| 1,375 | 4,250 | 2,625 | 0,812 | 2,645 | 2,000 | 2,250 | 3,187 | 3,750 | 1/2 | 1,125 | 1,125 |
| 1,500 | 4,500 | 2,812 | 0,875 | 2,833 | 2,250 | 2,500 | 3,375 | 4,000 | 1/2 | 1,125 | 1,312 |
| 1,625 | 4,750 | 2,937 | 0,875 | 2,958 | 2,375 | 2,625 | 3,500 | 4,250 | 1/2 | 1,125 | 1,312 |
| 1,750 | 5,000 | 3,062 | 0,937 | 3,083 | 2,500 | 2,750 | 3,625 | 4,500 | 1/2 | 1,187 | 1,375 |
| 1,875 | 5,250 | 3,187 | 0,937 | 3,207 | 2,625 | 2,875 | 3,750 | 4,750 | 1/2 | 1,187 | 1,375 |
| 2,000 | 5,500 | 3,312 | 1,000 | 3,333 | 2,750 | 3,000 | 4,000 | 4,875 | 5/8 | 1,187 | 1,437 |
| 2,125 | 5,750 | 3,437 | 1,000 | 3,458 | 2,875 | 3,125 | 4,125 | 5,125 | 5/8 | 1,187 | 1,437 |
| 2,250 | 6,500 | 3,750 | 1,000 | 3,895 | 3,000 | 3,375 | 4,562 | 5,750 | 3/4 | 1,187 | 1,437 |
| 2,375 | 6,500 | 3,750 | 1,000 | 3,895 | 3,125 | 3,375 | 4,562 | 5,750 | 3/4 | 1,187 | 1,437 |
| 2,500 | 7,000 | 4,375 | 1,000 | 4,770 | 3,375 | 4,000 | 5,187 | 6,250 | 3/4 | 1,125 | 1,625 |
| 2,625 | 7,000 | 4,375 | 1,000 | 4,770 | 3,500 | 4,000 | 5,187 | 6,250 | 3/4 | 1,125 | 1,625 |
| 2,750 | 7,000 | 4,375 | 1,000 | 4,770 | 3,625 | 4,000 | 5,187 | 6,250 | 3/4 | 1,125 | 1,625 |
| 2,875 | 7,500 | 4,937 | 1,250 | 5,145 | 3,750 | 4,500 | 5,750 | 6,750 | 3/4 | 1,187 | 2,000 |
| 3,000 | 7,500 | 4,937 | 1,250 | 5,145 | 3,875 | 4,500 | 5,750 | 6,750 | 3/4 | 1,187 | 2,000 |
| 3,125 | 7,500 | 4,937 | 1,250 | 5,145 | 4,000 | 4,500 | 5,750 | 6,750 | 3/4 | 1,187 | 2,000 |
| 3,250 | 8,000 | 5,312 | 1,250 | 5,520 | 4,125 | 4,875 | 6,125 | 7,250 | 3/4 | 1,187 | 2,000 |
| 3,375 | 8,000 | 5,312 | 1,250 | 5,520 | 4,250 | 4,875 | 6,125 | 7,250 | 3/4 | 1,187 | 2,000 |
| 3,500 | 8,000 | 5,312 | 1,250 | 5,520 | 4,375 | 4,875 | 6,125 | 7,250 | 3/4 | 1,187 | 2,000 |
| 3,625 | 8,500 | 5,687 | 1,250 | 5,895 | 4,500 | 5,250 | 6,500 | 7,750 | 3/4 | 1,187 | 2,000 |
| 3,750 | 8,500 | 5,687 | 1,250 | 5,895 | 4,625 | 5,250 | 6,500 | 7,750 | 3/4 | 1,187 | 2,000 |
| 3,875 | 8,500 | 5,687 | 1,250 | 5,895 | 4,750 | 5,250 | 6,500 | 7,750 | 3/4 | 1,187 | 2,000 |
| 4,000 | 9,000 | 6,062 | 1,250 | 6,145 | 4,875 | 5,500 | 6,875 | 8,250 | 3/4 | 1,187 | 2,000 |
Workplant:
Fixando e aplicando sentidos de selos mecânicos
1) Selecione o selo mecânico apropriado combinar os materiais de acordo com condições do trabalho e equipamento do computador central.
2) O desvio ativo radial para o eixo (luva do eixo) do selo mecânico instalado será 0.04mm pelo máximo
quando o valor axial do movimento do rotor será não mais de 0.1mm.
3) A tampa de selo (ou tampa do eixo) do anel estacionário dos selos mecânicos instalados, o grau vertical do selo
a cara deve ser 0.04mm pelo máximo.
4) Ao instalar os selos mecânicos, o eixo (luva) do eixo, câmara de selo, sela a cara assim como o selo mecânico
deve ser limpado a fim manter-se de todo o meio a selar a divisória.
5) Ao transportar o meio da alta ou baixa temperatura excedente, com o meio que são fogo fácil da captura, fácil para a explosão.
Os padrões relacionados do selo mecânico devem ser consultados para tomar medidas apropriadas como extinguem, enxaguadela, coolong e
filtração.
6) A lubrificação de Appropricate deve ser escolhida quando o selo mecânico é instalado. O tamanho da prestação do mecânico
o selo deve ser garantido à instrução da prestação.
7) Antes que a máquina comece correr, o compartimento hermético estará completo do meio e do poço lubrificados. Fricção seca
qual pode conduzir ao dano da hermeticidade é restrito proibido.
Entrega:
1. Se os produtos que nós temos na loja, nós enviá-la-emos para fora O MAIS CEDO POSSÍVEL após ter recebido o pagamento.
2. Se os produtos que foram personalizados, nós terminarão a produção dentro de um período de tempo especificado, e a enviam para fora a primeira vez.
3. Igualmente nós podemos enviar por sua conta da entrega se você quer.
4. Nós temos uma variedade de maneiras de enviar bens, geralmente DHL, Fedex, TNT, UPS seremos maneiras normais. Se você exige o uso de um correio, informe-nos por favor adiantado.
Que produto que nós fornecemos?
Nós projetamos e os selos mecânicos do fabricante, fornecendo a consulta do problema e do serviço de reparações da selagem.
Selos do empurrador da mola, selos mecânicos do fole de borracha, de fole de PTFE selo mecânico, selos dos selos do fole do metal, dos selos do cartucho, do misturador & do agitador, selos de gás secos; Peças sobresselentes com o carboneto de silicone material, o carboneto de tungstênio, o carbono, o cerâmico, o de borracha, anéis-O e peças de aço inoxidável…
