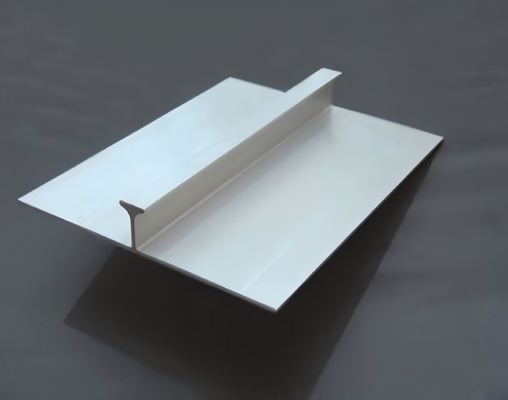

Material de folha reforçada extrudada ultra larga Ligação de alumínio Lf6 Largura normal 250 mm 380 mm Até 600 mm

1

O lingote de liga de alumínio LF6 é pré-tratado, e o lingote pré-tratado é homogeneizado e aquecido a 450-480°C durante 12h, e depois colocado no cano de extrusão da extrusora.

2

Aquecer o molde do produto no cilindro de extrusão a 450-500°C, controlar a temperatura do lingote de liga de alumínio LF6 a 380-410°C, controlar a temperatura da saída do extrusor a 300-340°C,e prender a mesa de trabalho com o molde do produto e o cilindro de extrusão.

3

O barril de extrusão no extrusor corre em direção ao molde do produto a uma velocidade de extrusão de 2,5-3,5 m/min, extrude o lingote de liga de alumínio LF6,e o lingote de liga de alumínio LF6 é extrudido para fora do buraco do molde do produto para obter a barra de placa reforçada de liga de alumínio LF6, em que o lingote de liga de alumínio LF6 é aquecido por um método de aquecimento por gradiente segmentado e a cabeça do barril de extrusão é aquecida a uma temperatura de 440-460°C,e o centro do aquecimento A cabeça do cilindro de extrusão é aquecida a uma temperatura de 440-460°C, o centro é aquecido a uma temperatura de 440-460°C e a cauda a uma temperatura de 370-390°C.

4

A liga de alumínio LF6 com barra de chapa costelada fabricada na etapa C é apagada e o método de apagamento é o método síncrono de arrefecimento por ar e arrefecimento atomizado,e a temperatura da liga de alumínio LF6 apagada com latas de placas nervuradas é de 120-130°C.

5

A barra de chapa reforçada com liga de alumínio LF6 é submetida a tratamento térmico de envelhecimento, a temperatura de envelhecimento é de 180-220°C e o tempo de envelhecimento é de 3-8h.

6

Soldadura para placas de fita de liga de alumínio LF6 de largura grande.
