Selo do cartucho KL-CH155, substituição do único selo mecânico de Chesterton 155
Detalhes do produto
| Padrão ou não padrão: | padrão | Estilo: | Selo mecânico |
|---|---|---|---|
| Número de modelo: | KL-CH155 | Tamanho: | 20-120mm |
| Substituição: | Chesterton 155 | Função: | Selo do eixo |
| Palavras-chave: | Tipo 155 do selo do cartucho de Chesterton | Lugar de origem: | Zhangjiagang, China (continente) |
| Destacar |
substituição do selo mecânico,selos mecânicos para as bombas |
||
Descrição do produto
DESCRIÇÃO DA ESTRUTURA
Substituição de Chesterton 155. Selo mecânico do único cartucho.
Vantagens:
Abas ajustáveis/removíveis da glândula
360-degree nivelam a rotação do porto
Correias centrando-se de lançamento rápido
Disponível em ligas especiais
Caras estreitas dinamicamente esforço-aliviadas do perfil
Baixas caras monolíticas da geração de calor
Auto-centrar o anel de fechamento elimina o desalinhamento
Molas estacionárias
Escala de funcionamento:
Temperatura: - 20--220℃
Velocidade: 16m/s
Pressão: 25bar
Tamanho padrão: 25-120mm ou 1,0" - 4,75"
O único selo do cartucho-estilo CH155 é o selo perfeito para todas suas aplicações de uso geral da planta. Este projeto simples do selo mecânico conduz a um selo mais robusto e mais seguro para aplicações gerais, quando as caras do selo do perfil baixo permitirem o baixo calor quefaz o serido idealmente para líquidos delubrificação.
Com a adição das abas ajustáveis da glândula, o CH155 pode adaptar-se a todo o teste padrão de parafusamento, facilitando a instalação.
| Tamanho/polegada | B | C | E | F | G | ||||
| máximo | minuto | máximo | minuto | 3/8" | 1/2” | 5/8" | 3/4" | ||
| 1,000 | 4,650 | 1,750 | 2,000 | 0,630 | 1,890 | 2,880 | 3,010 | 3,130 | - |
| 1,125 | 4,690 | 1,880 | 2,030 | 0,630 | 1,890 | 2,920 | 3,050 | 3,170 | - |
| 1,125 *** | 4,690 | 1,880 | 2,030 | 0,630 | 1,890 | 2,920 | 3,050 | 3,170 | - |
| 1,250 | 4,900 | 2,000 | 2,260 | 0,630 | 1,890 | 3,110 | 3,260 | 3,380 | - |
| 1,375 | 5,040 | 2,130 | 2,420 | 0,630 | 1,890 | 3,270 | 3,400 | 3,520 | - |
| 1,375 *** | 5,040 | 2,000 | 2,420 | 0,630 | 1,890 | 3,270 | 3,400 | 3,520 | - |
| 1,500 | 5,230 | 2,250 | 2,620 | 0,630 | 1,890 | 3,460 | 3,590 | 3,710 | - |
| 1,625 | 5,290 | 2,380 | 2,680 | 0,630 | 1,890 | 3,520 | 3,650 | 3,770 | - |
| 1,750 | 5,410 | 2,500 | 2,800 | 0,630 | 1,890 | 3,640 | 3,770 | 3,890 | - |
| 1,875 | 5,530 | 2,630 | 2,930 | 0,630 | 1,890 | 3,760 | 3,890 | 4,010 | - |
| 2,000 | 5,740 | 2,750 | 3,180 | 0,630 | 1,890 | 3,970 | 4,100 | 4,220 | - |
| 2,125 | 6,040 | 2,880 | 3,430 | 0,630 | 1,890 | 4,270 | 4,400 | 4,530 | - |
| 2,250 | 6,140 | 3,000 | 3,550 | 0,630 | 1,890 | 4,380 | 4,510 | 4,630 | - |
| 2,375 | 6,290 | 3,130 | 3,590 | 0,630 | 1,890 | 4,520 | 4,650 | 4,770 | - |
| 2,500 | 6,410 | 3,250 | 3,800 | 0,630 | 1,890 | 4,650 | 4,780 | 4,900 | - |
| 2,625 | 7,630 | 3,630 | 4,000 | 0,880 | 2,500 | - | 5,350 | 5,480 | 5,600 |
| 2,750 | 7,760 | 3,750 | 4,130 | 0,880 | 2,500 | - | 5,480 | 5,600 | 5,730 |
| 2,875 | 7,880 | 3,880 | 4,250 | 0,880 | 2,500 | - | 5,600 | 5,730 | 5,850 |
| 3,000 | 8,010 | 4,000 | 4,440 | 0,880 | 2,500 | - | 5,730 | 5,850 | 5,980 |
| 3,125 | 8,130 | 4,130 | 4,550 | 0,880 | 2,500 | - | 5,850 | 5,980 | 6,100 |
| 3,250 | 8,260 | 4,250 | 4,690 | 0,880 | 2,500 | - | 5,980 | 6,100 | 6,230 |
| 3,375 | 8,380 | 4,380 | 4,800 | 0,880 | 2,500 | - | 6,100 | 6,230 | 6,350 |
| 3,500 | 8,510 | 4,500 | 4,940 | 0,880 | 2,500 | - | 6,230 | 6,350 | 6,480 |
| 3,625 | 8,630 | 4,630 | 5,050 | 0,880 | 2,500 | - | 6,350 | 6,480 | 5,500 |
| 3,750 | 8,760 | 4,750 | 5,140 | 0,880 | 2,500 | - | 6,480 | 6,600 | 6,730 |
| 3,875 | 8,880 | 4,880 | 5,260 | 0,880 | 2,500 | - | 6,600 | 6,730 | 6,850 |
| 4,000 | 9,010 | 5,000 | 5,440 | 0,880 | 2,500 | - | 6,730 | 6,850 | 6,980 |
| 4,125 | 9,130 | 5,130 | 5,550 | 0,880 | 2,500 | - | 6,850 | 6,980 | 7,100 |
| 4,250 | 9,180 | 5,250 | 5,690 | 0,880 | 2,500 | - | 6,890 | 7,020 | 7,140 |
| 4,375 | 9,300 | 5,380 | 5,810 | 0,880 | 2,500 | - | 7,020 | 7,140 | 7,270 |
| 4,500 | 9,430 | 5,500 | 5,940 | 0,880 | 2,500 | - | 7,140 | 7,270 | 7,390 |
| 4,625 | 9,560 | 5,630 | 6,060 | 0,880 | 2,500 | - | 7,270 | 7,390 | 7,520 |
| 4,750 | 9,760 | 5,750 | 6,220 | 0,880 | 2,500 | - | 7,470 | 7,600 | 7,720 |
| Tamanho/métrica | B | C | E | F | G | ||||
| máximo | minuto | máximo | minuto | 8mm | 10mm | 12mm | 16mm | ||
| 25 | 118 | 44 | 51 | 16 | 48 | 70 | 72 | 74 | - |
| 28 | 118 | 47 | 52 | 16 | 48 | 70 | 72 | 74 | - |
| 30 | 124 | 49 | 57 | 16 | 48 | 76 | 78 | 80 | - |
| 32 | 124 | 51 | 58 | 16 | 48 | 77 | 79 | 81 | - |
| 33 | 124 | 52 | 59 | 16 | 48 | 76 | 78 | 80 | - |
| 35 | 128 | 54 | 62 | 16 | 48 | 80 | 82 | 84 | - |
| 38 | 133 | 57 | 67 | 16 | 48 | 85 | 87 | 89 | - |
| 40 | 134 | 59 | 68 | 16 | 48 | 86 | 88 | 90 | - |
| 43 | 134 | 62 | 69 | 16 | 48 | 86 | 88 | 90 | - |
| 45 | 140 | 64 | 73 | 16 | 48 | 92 | 94 | 96 | - |
| 48 | 139 | 67 | 74 | 16 | 48 | 91 | 93 | 95 | - |
| 50 | 145 | 69 | 78 | 16 | 48 | 97 | 99 | 101 | - |
| 55 | 150 | 74 | 83 | 16 | 48 | 102 | 104 | 106 | - |
| 60 | 160 | 79 | 91 | 16 | 48 | 112 | 114 | 116 | - |
| 65 | 194 | 92 | 102 | 22 | 64 | - | 132 | 134 | 138 |
| 70 | 197 | 95 | 105 | 22 | 64 | - | 135 | 137 | 141 |
| 75 | 203 | 100 | 113 | 22 | 64 | - | 141 | 143 | 147 |
| 80 | 207 | 105 | 116 | 22 | 64 | - | 144 | 146 | 150 |
| 85 | 213 | 110 | 122 | 22 | 64 | - | 151 | 153 | 157 |
| 90 | 216 | 115 | 125 | 22 | 64 | - | 154 | 156 | 160 |
| 95 | 222 | 120 | 131 | 22 | 64 | - | 160 | 162 | 166 |
| 100 | 229 | 127 | 138 | 22 | 64 | - | 167 | 169 | 173 |
| 110 | 236 | 136 | 148 | 22 | 64 | - | 174 | 176 | 180 |
| 120 | 248 | 145 | 158 | 22 | 64 | - | 186 | 188 | 192 |

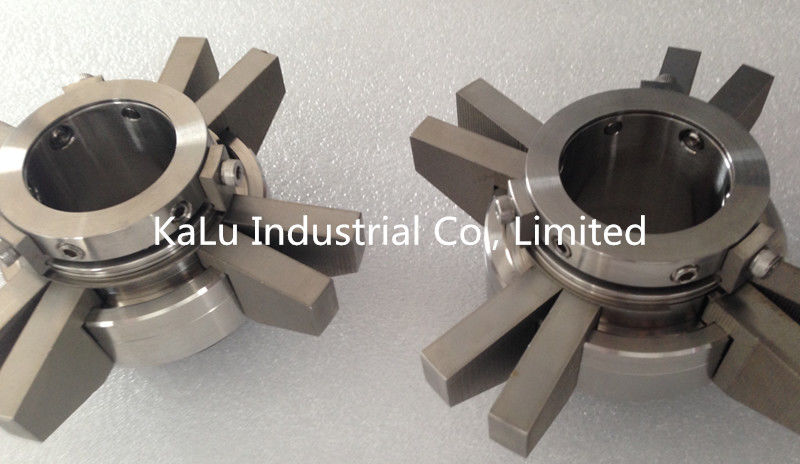

Detalhes da foto:
Excursão da fábrica:
Fixando e aplicando sentidos de selos mecânicos
1) Selecione o selo mecânico apropriado combinar os materiais de acordo com condições do trabalho e equipamento do computador central.
2) O desvio ativo radial para o eixo (luva do eixo) do selo mecânico instalado será 0.04mm pelo máximo
quando o valor axial do movimento do rotor será não mais de 0.1mm.
3) A tampa de selo (ou tampa do eixo) do anel estacionário dos selos mecânicos instalados, o grau vertical do selo
a cara deve ser 0.04mm pelo máximo.
4) Ao instalar os selos mecânicos, o eixo (luva) do eixo, câmara de selo, sela a cara assim como o selo mecânico
deve ser limpado a fim manter-se de todo o meio a selar a divisória.
5) Ao transportar o meio da alta ou baixa temperatura excedente, com o meio que são fogo fácil da captura, fácil para a explosão.
Os padrões relacionados do selo mecânico devem ser consultados para tomar medidas apropriadas como extinguem, enxaguadela, coolong e
filtração.
6) A lubrificação de Appropricate deve ser escolhida quando o selo mecânico é instalado. O tamanho da prestação do mecânico
o selo deve ser garantido à instrução da prestação.
7) Antes que a máquina comece correr, o compartimento hermético estará completo do meio e do poço lubrificados. Fricção seca
qual pode conduzir ao dano da hermeticidade é restrito proibido.
Nosso produto inclui selos do empurrador da mola, selos mecânicos do fole de borracha, selo mecânico do fole de PTFE, selos do fole do metal, selos do cartucho, misturador e selos do agitador, gás seco Seals.Besides, nós podemos igualmente fornecer peças sobresselentes com o carboneto de silicone material, carboneto de tungstênio, carbono, cerâmico, de borracha e de aço inoxidável.
Nossos produtos são amplamente utilizados no petróleo, química, refinaria, fatura de papel, alimento, farmacêutico, matéria têxtil, poder, fuzileiro naval…
Todas as perguntas, contactam-nos por favor livremente. Nós somos sempre aqui para você!
